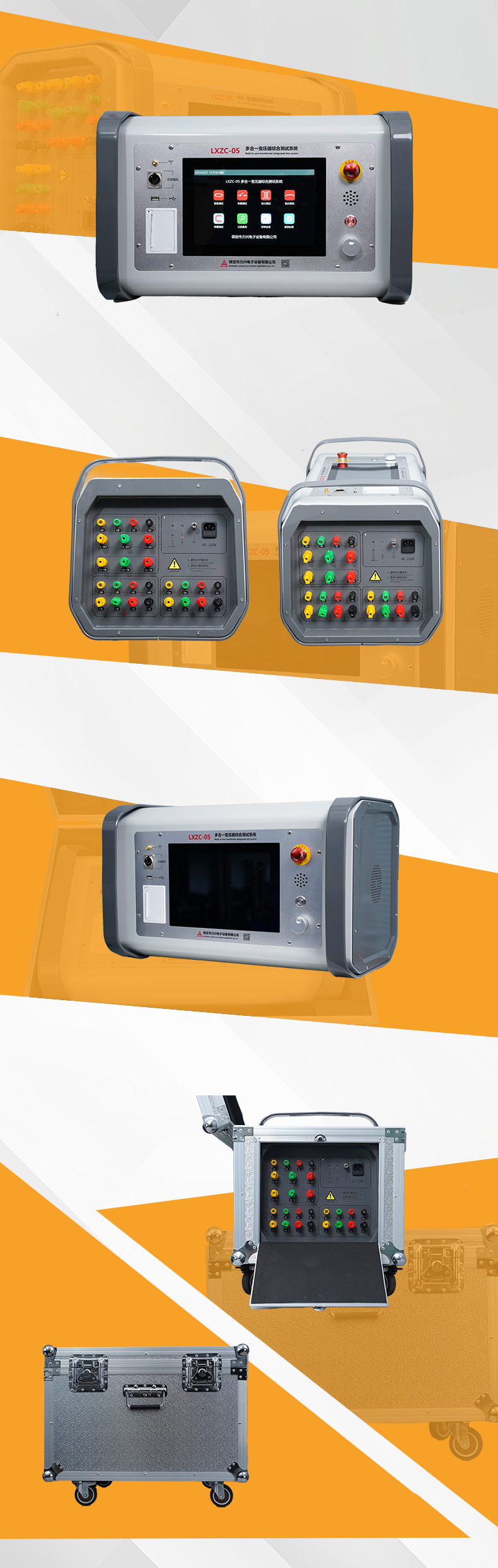

LXZC-05多合一變壓器綜合測試系統
該儀器僅需要一套設備，可以完成五個項目的測試，并且不需要頻繁的拆接測試線，從而大大提高工作效率，節約用戶成本。
功能介紹：
l 一次接線，可完成直阻測試、變比測試、有載測試、定量消磁。
l 真三相短路阻抗測試功能，內置三相交流正弦逆變電源輸出，無需外接三相調壓器，可自動實時測量變壓器三相短路阻抗。
l 直阻測試功能，對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率；測試電源最高輸出電流40A，滿足絕大多數變壓器的測試需求；針對高電壓等級、大容量主變壓器設計有助磁測試功能，使直阻測試速度大大加快。
l 有載測試時，低壓側無需人工短接，儀器自動控制；最大輸出電流可達3A，適合更小過渡電阻測量。
l 定量消磁功能，可得到變壓器消磁之前的初始剩磁率和消磁完成后的最終剩磁率，對初始剩磁和消磁效果進行量化，并將消磁效果以磁滯曲線圖形化顯示，簡單直觀。
l 配合功能強大的“力興云智能”App，不僅可實現對儀器的實時操控，更給用戶帶來不一樣的“云”端體驗。
l 具有多種有線、無線通訊接口，方便儀器功能擴展。
l 智能語音提示，操作更輕松。
l 電源380V誤接自動保護功能和接地線未接報警功能，保證您的安全使用。
l 工業級10.1寸大屏顯示，清新簡約顯示風格設計，全觸控結合一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。
直阻測試 | ||||
輸出電流 | 單相 40A、20A、10A、5A、1A、0.2A 三相 20A+20A、10A+10A、5A+5A、1A+1A、0.2A+0.2A | |||
測量范圍 | 單相40 A檔 0.1mΩ～0.5Ω 20 A檔 0.5mΩ～ 1 Ω 10 A檔 1.0mΩ～ 2 Ω 5 A檔 10 mΩ～ 4 Ω 1 A檔 0.1Ω～ 20Ω 0.2A檔 1.0Ω～ 100Ω 三相 20A + 20A檔 0.2mΩ ～ 0.3 Ω 10A + 10A檔 0.5mΩ ～ 0.6 Ω 5 A + 5 A檔 10 mΩ ～ 1.5 Ω 1 A + 1 A檔 0.1 Ω ～ 7.0 Ω 0.2A+0.2A檔 1.0 Ω ～ 30 Ω | |||
準 確 度 | ±(讀數×0.2%+2個字) | |||
定量消磁 | ||||
輸出電壓 | ±30V | 輸出電流 | ≤10A | |
剩 磁 率 檢測范圍 | 0～99.99% | 消磁效果 | ≤5% | |
有載測試 | ||||
輸出電流 | 3A、2A、1A、0.5A | |||
測量范圍 | 過渡電阻 | 3.0A檔 0.1Ω～6Ω 2.0A檔 0.5Ω～10Ω 1.0A檔 1.0Ω～20Ω 0.5A檔 5.0Ω～40Ω | ||
過渡時間 | 0.1ms～350ms | |||
準 確 度 | 過渡電阻 ±(讀數×5%+5個字) | 過渡時間 ±1ms | ||
分 辨 率 | 過渡電阻 0.01Ω | 過渡時間 0.1ms | ||
變比測試 | ||||
測量范圍 | 0.9～5000 | |||
準 確 度 | ±(讀數×0.1%+2個字)(小于等于500) ±(讀數×0.2%+2個字)(大于500小于等于3000) ±(讀數×0.3%+2個字)(大于3000) | |||
分 辨 率 | 0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 1000及以上(0.1) | |||
阻抗測試 | ||||
測量范圍 | 電壓 AC 50V～500V 電流 AC 0.5A～20A | |||
準 確 度 | 電壓、電流 ±(讀數×0.2%+2個字) 功率(0.2≤cosφ≤1) ±(讀數×1.0%+2個字） 短路阻抗 ±(讀數×0.5%+2個字） | |||
阻抗測試-內置電源 | ||||
輸出相數 | 三相正弦輸出 | 輸出電壓 | 0～220V | |
輸出電流 | 0～5A | 輸出頻率 | 50Hz | |
使用條件及外形 | ||||
工作電源 | AC220V±10% | 電源頻率 | 50/60Hz | |
使用溫度 | -10℃～50℃ | 相對溫度 | ≤90%，不結露 | |
主機重量 | 32kg(不含測試線) | 主機尺寸 | 610mm×365mm×385mm | |
